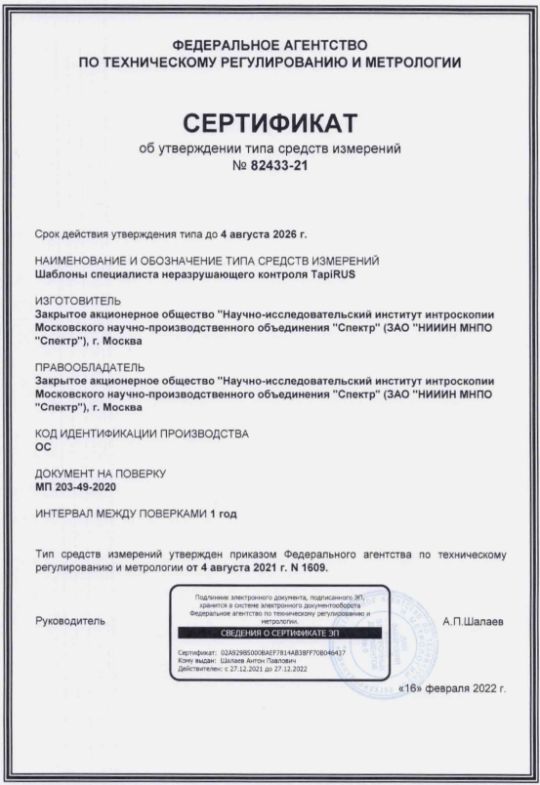

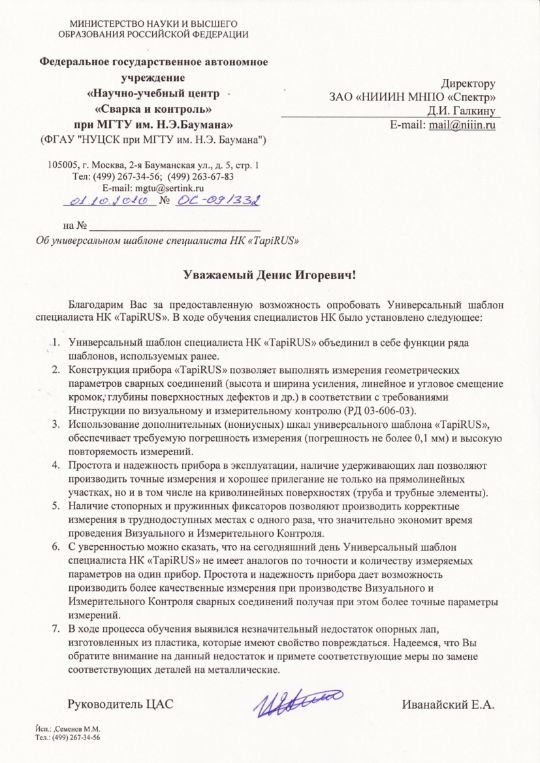

Шаблон (рисунок 1) состоит из основания 1, на котором установлены упор 2 и планка 3, на которой
расположен щуп 4 с иглой 5. Упор 2, планка 3, и щуп 4 закреплены в пазах установочными винтами
6…8 (рисунок 5а).
Для фиксации шаблона в плоскости, перпендикулярной поверхности (плоской или цилиндрической)
применяются опоры 9 (дополнительная комплектация), фиксируемые на основании 1 шаблона
винтом опор 10. Варианты использования опор 9 приведены в разделе 3.
Для регулировки нулевого положения иглы в конструкции шаблона предусмотрены винты
регулировки положения иглы 11. Регулировка иглы осуществляется при нулевом положении всех
шкал шаблона и глухой фиксации установочных винтов 6…8.
Винты регулировки хода щупа 12 предназначены для обеспечения равномерности ширины паза щупа
4.
Винты регулировки положения планки 13 используются при установке нулевого положения планки
3, а винты регулировки хода планки 14 – для обеспечения равномерности ширины паза планки 3.
